DHCP 주소 할당 & DNS 서버 & Web 서버 실습 (11/12)

<실습 1> DHCP 주소 할당 & DNS 서버 & Web 서버 사용

● 스위치 라우터 기능 끄기 (no ip routing 명령어)




※ Window Server에서 DNS 서버 설정

● 먼저 IP주소와 DNS주소 할당을 해준다.

● 그리고 하단의 Server Manager창을 눌러 Roles에 Add Roles를 누르고 DNS 서버를 설치한다.


● DNS 서버 설치후 Forward Lookup에 New zone을 클릭하여 naver.com 이름으로 만든다.




● naver.com이라는 Zone을 만들고 New Host를 만든다.

● Web Server 주소를 입력해주고 이름은 www로 한다.

● DNS Server설정을 마치면, DHCP Client에서 startx로 접속한다음 naver.com을 입력하게 되면 웹서버 홈페이지가 뜬다.

※ DHCP Client Reservation으로 DHCP IP 지정 할당 해주기
● IP주소 할당 영역은 192.168.10.21~29 이지만, C5B에는 DHCP Reservation으로 192.168.10.25로 예약 할당

● DHCP 서버에서 Reservation 할당 해 줄 주소 지정 (hardware 주소까지 입력해주어야 함. -> ifconfig로 확인가능)


● C5B는 DHCP Reservation이 적용된 것을 확인 가능

● C5C는 21~29사이의 IP중 25를 제외한 나머지 랜덤으로 할당

<실습 2> 여러 개의 DHCP 랜덤 할당

● DHCP IP 할당 대역을 하나 더 생성해주고 shared-network dhcp라는 키워드까지 집어넣어줘야 두 대역이 공유 된다. (랜덤으로 할당되고 공유됨.)

● C5B Client(10번 대역과 11번 대역 중 랜덤 할당)

● C5C Client(10번 대역과 11번 대역 중 랜덤 할당)

※ DHCP Relay Agent는 -> DHCP Server한테 다이렉트로 주소를 요청함.

● 먼저 DHCP Relay Agent서버 부분에 dhcp를 설치하고 DHCP 서버에 대한 IP를 넣어준다.

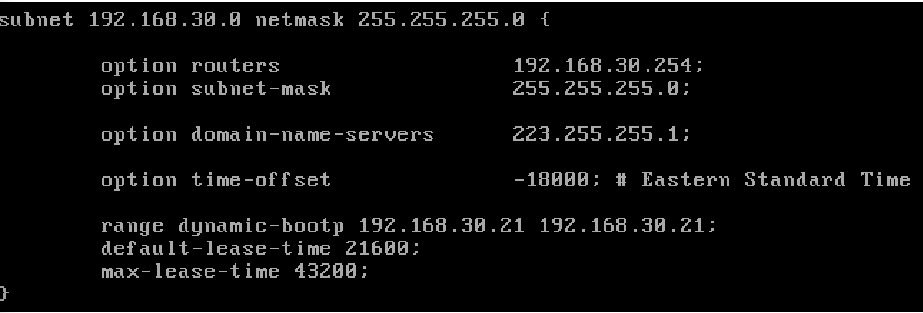

● 설정 후 DHCP 서버에서 30번 대역을 추가 시킨 후에 다른 구역의 C5E에서 Service network restart로 DHCP IP를 할당 해주면

● C5E에서 192.168.30.21번 주소가 들어갔음을 확인 가능
